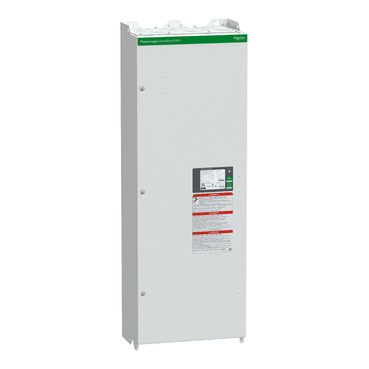

Bu sürüm UL Tip 1’dir ve bir ana üniteye bağlanabilir 60 Amp, 180 Amper nötr Standart Kök Ortalama Kare çıkış akımı derecesi için belirlenmiştir Kutu duvar montajlı, alttan kablo girişli ve RAL7035 açık gri renkte teslim edilmektedir Bu Aktif güç filtresi, Standartların üzerinde performans sağlar THDi %3’e eşit veya daha az, CE, IBC 2015, EAC, RCM sertifikalıdır ve IEC 62477-1, IEC 61000-6-2, IEC 61000-6-4 Sınıf A, IEC 61439-1 ve IEEE 519-2014’e göre tasarlanmıştır CT seti başına paralel olarak 12 adede kadar ünite; her boyutta birim kombinasyonu mümkündür (ağ özelliklerine bağlıdır) Sadece bağımlıdır Çerçeve dış ebatları 440 milimetre genişlik, 265 milimetre derinlik, 960 milimetre yükseklik ve ürün ağırlığı 75 kg.
Teknik Özellikler
| Ürün serisi | AccuSine |
|---|---|
| ürün adı | AccuSine PCSn |
| Ürün ya da bileşen tipi | Etkin harmonik filtre |
| Network type | 3P + N 3P |
|---|---|
| Network configuration | 3 veya 4 tel |
| ag gerilimi | 208…415 V AC |
| ağ frekansı | 50/60 Hz |
| maksimum izin verilebilir gerilim | 1,1 x Un |
| RMS output current rating | 60 A |
| reaktif güç değeri | 21,6 kvar 208 V AC 50/60 Hz |
| Operating modes | Faz harmonik düzeltmesi Nötr harmonik düzeltme Şebeke akımı dengeleme Güç katsayısı düzeltme |
| Installation location | İç mekan |
| Montaj Tipi | Duvara monte |
| Koruma türü | Koruma olmadan |
| Heat dissipation | Yüksek ısı akışı için macburi havalandırmalı arka kurul |
| elektromanyetik uyumluluk | Elektromanyetik emisyon, sınıf A ‘e uygunEN 61000-6-4 Elektromanyetik bağışıklık ‘e uygunEN 61000-6-2 |
| çalışma için erişilebilirlik | Ön |
| bağlantının konumu | Alt |
| Enclosure degree of protection | UL tip 1 |
|---|---|
| çevresel özellik | Çalışma: 3C2 ‘e uygunIEC 60721-3-3 Çalışma: 3S2 ‘e uygunIEC 60721-3-3 Depolama: 3C3 ‘e uygunIEC 60721-3-3 Depolama: 3S3 ‘e uygunIEC 60721-3-3 |
| çalışma yüksekliği | <= 1000 m her 100 m için %1 0…4800 m |
| çalışma için ortam hava sıcaklığı | 0…40 °C 0…50 °C maksimum with current derating of 2 % per °C above 40 °C |
| Bağıl Nem | 0…95 % yoğuşmasız |
| PCBA protection | Koruyucu kaplama |
| Standartlar | IEC 62477-1 IEC 61439-1 EN 61000-6-2 EN 61000-6-4 ISO 9001 IEEE 519-2014 UL 508 |
| Ürün sertifikaları | cULus |
| Depolama ortam koşulları | -20…60 °C |
| Ürün ağırlığı | 88,90 kg |
| Yükseklik | 1440,18 mm |
| Genişlik | 444,50 mm |
| renk | Açık gri (RAL 7035) |
| Derinlik | 264,16 mm |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 144,0 cm |
| Package 1 Width | 44,5 cm |
| Package 1 Length | 26,4 cm |
| Package 1 Weight | 88,904 kg |
| Garanti | 18 ay |
|---|
